[产品型号]:SBC-XNYJP [产品名称]:发动机解剖展示台 [价       格]: [在线客服]:

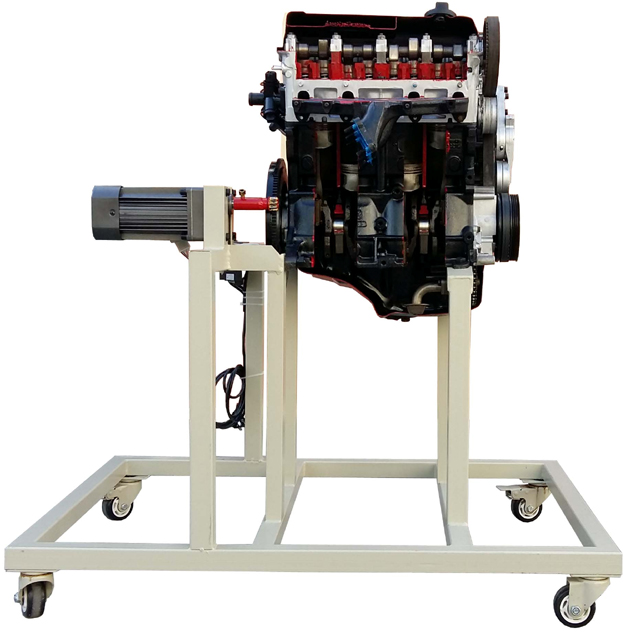

SBC-XNYJP发动机解剖展示台

一、产品简介

  该设备采用 翻新大众AJR 电控汽油发动机总成进行剖面处理,各部件齐全,剖面位置合理,能全面展示汽油发动机内外部结构和部件的运动情况,适用于汽油发动机原理和机械机构的教学。


二、功能特点

1.采用原厂汽油发动机实物总成进行机构切剖,充分展示汽油发动机机构部分的内外结构。

2.对发动机各机械剖面采用不同颜色的油漆进行喷涂。

3.由可调转速的单相齿轮减速电机带动发动机曲轴做低速运转,真实演示汽油发动机内部机械部件的运动过程。

4.移动台架采用了高强度的钢结构焊接,表面经喷涂工艺处理。移动台架底部带有自锁脚轮装置,可移动式,方便教学。

5.解剖部位:

缸体(活塞与曲轴运行外可观察);

气门室盖(凸轮轴运行外可观察);

气缸盖(进排气门运行外可观察);

进排气歧管与滤清器;

发电机与水泵;

正时机构(正时机构运行外可观察);

三、技术规格

外形尺寸:800×600×1200mm(长×宽×高)

动力电源:220V±10% 50Hz

单相齿轮减速电机:

额定电压:AC 220V 50Hz

额定功率:250W

额定转速:0-15/

工作温度:-40℃~+50

颜色:7032

钢管:40*40*3mm

移动脚轮:100*50mm

四、基本配置(每台)

序号



规格型号

单位

数量

1

汽油发动机总成

翻新

1

2

单相齿轮减速电机

220V   250W

1

3

漏电保护开关

1

4

移动台架(带自锁脚轮装置)

800×600×470mm(长×宽×高)

1
