[产品型号]:SBC-XNYLQ [产品名称]:电动汽车冷却系统实训台 [价       格]: [在线客服]:

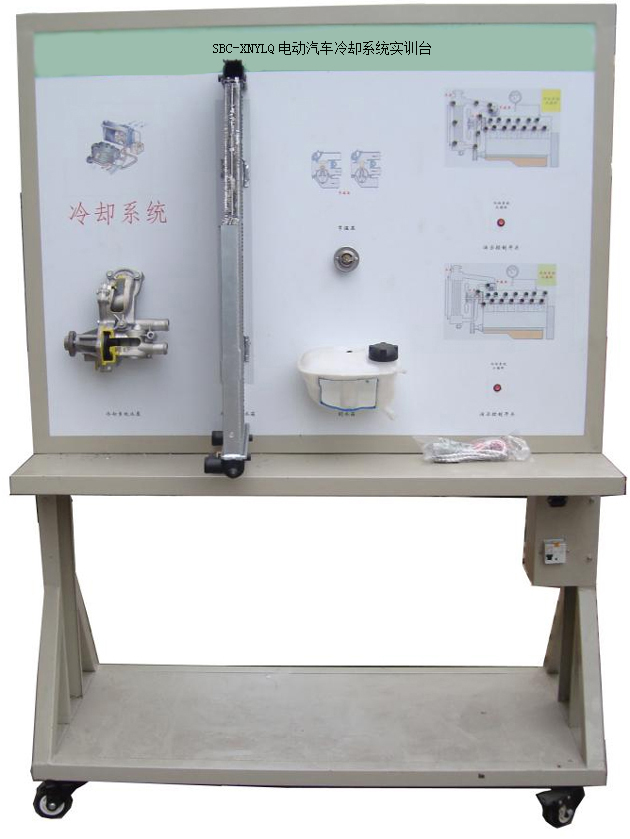

SBC-XNYLQ电动汽车冷却系统实训台


样图

一、产品简介

该设备采用电动汽车电动水冷散热系统为基础,全面展示了电动汽车电动水冷散热系统的组成结构和工作过程。

适用于学校对电动汽车电动水冷散热系统的理论和维修实训的教学需要。

二、功能特点

1.真实可运行的电动汽车电动水冷散热系统,充分展示电动汽车电动水冷散热系统的组成结构。

2.调节模拟旋钮,模拟冷却液温度的变化,完整演示电动汽车电动水冷散热系统的工作过程。

3.实训台面板采用4mm厚耐腐蚀、耐创击、耐污染、防火、防潮的高级铝塑板,表面经特殊工艺喷涂底漆处理;面板打印有永不褪色的彩色电路图;学员可直观对照电路图和实物,认识和分析电动汽车电动水冷散热系统的工作原理。

4.实训台面板上安装有检测端子、可直接在面板上检测电动汽车电动水冷散热系统电路元件的电信号,如电阻、电压、电流、频率信号等。

6.实训台底座采用钢结构焊接,表面采用喷涂工艺处理,带自锁脚轮装置,移动灵活,安全可靠、坚固耐用。

三、技术规格

外形尺寸:1600×600×1700mm(长×宽×高)

输入电源;交流220V±10% 50Hz

工作电源;原车

工作温度:-40℃~+50

颜色:7032

钢管:40*40*3mm

移动脚轮:100*50mm

面板柜:1.5mm冷板冲压成形,背面设置维修门;

四、基本配置(每台)

序号



规格型号

单位

数量

1

检测控制面板

装有各种检测端子以及彩色电路图

1

2

电子水泵

原车

1

3

水箱

原车

1

4

水管

配套

5

点火开关

配套

1

6

温度信号模拟装置

配套

1

7

电动汽车电动水冷散热系统控制单元

配套

1

8

电子风扇与继电器

配套

1

9

水冷无刷直流电动车电机

配套

1

10

移动台架(带自锁脚轮装置)

1600×600×1700mm(长×宽×高)

1

11

故障模拟与排除装置

1

12

DC/DC装置

配套

1
