电气动力设备安装调试技能实训装置、电气动力设备安装调试技能实训设备

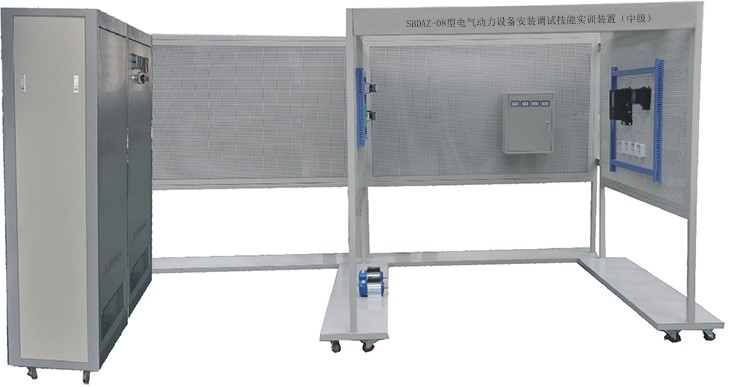

SBDAZ-08型电气动力设备安装调试技能实训装置(中级)

电气动力设备安装调试技能实训装置是根据国家职业资格培训教材编审委员会编写《电气设备安装工》相关的技能培训要求而研制的,可完成《电气设备安装工(初级)》、《电气设备安装工(中级)》的电气动力设备安装调试技能实训,是各职业院校、技工学校、培训中心等单位的对电气设备安装工技能培训的理想设备,同时也是初级、中级电气设备安装工技能考核的鉴定设备。

电气动力设备安装调试技能实训装置(中级)

一、特点

该实训设备在结构上以建筑模型(包含了电缆敷设管道模拟、变压器及配电室、二次接线及室内布线室等典型结构)为基础,由电缆敷设、电力变压器的安装、低压电缆终端的制作、小型配电箱安装、线管布线、电动机的安装等部分组成,各部分既可独立实训,也可组合成系统综合实训。

1、电缆线路施工采用角钢挑架真实模拟现场电缆施工,包括低压电缆终端及中间接头的制作

2、电力变压器采用油液式电力变压器进行接线、安装及核相测试等

3、断路器安装采用刀开关式断路器

4、墙面采用钢孔板模拟,可以进行电气动力控制设备的安装

二、 技术性能

1、输入电压:三相四线制~380V±10% 50Hz

2、工作环境:环境温度范围为-5~+40℃ 相对湿度<85%25℃ 海拔<4000m

3、装置容量:<6KVA

4、外形尺寸:4800mm×2400mm×2000mm

三、实训项目

1.常用工具与仪器仪表的使用

(1)正确选用和使用兆欧表测量电气设备和电路的绝缘电阻

(2)正确使用电压表和电流表测量电路

(3)使用万用表检查一般设备和电路故障

(4)一般电工仪表的安装和接线

(5)常用电动机的使用与维护

(6)交流耐压测试仪的使用与维护

2.常用元器件的质量判别

(1)判别二极管极性和质量的好坏

(2)判别三极管类型、管脚和质量的好坏

(3)判别晶闸管质量的好坏

3.电动机、变压器的安装与调试

(1)电机控制回路元器件的安装

(2)电动机抽芯检查及干燥方法

(3)交直流电机的一般故障分析、判断方法

(4)补偿器的工作原理及接线

(5)判别电动机的首末端

(6)交、直流电动机的种类、特性和接线方法

(7)变压器连接组别与相位的关系

(8)变压器并联运行的条件及抽芯检查、干燥方法

(9)变压器安装及投入运行前的检查

4.电缆敷设、电缆头的制作和电缆检测试验

(1)电缆桥架敷设

(2)户内、户外电缆中间头制作

(3)户内、户外电缆终端头制作

(4)电缆绝缘测试及吸收比的测试

(5)电缆故障判别和处理

5.高压开关柜、隔离开关、断路器操作机构的组装调整

(1)按工艺要求安装硬母线

(2)隔离开关及操作机构的安装与调整

(3)少油断路器的解体及调整

(4)按工艺要求组装开关柜

6.车间配电所及照明、动力配电工程的安装调试

(1)变送器的调校与安装

(2)变配电各类继电保护系统的调试

(3)模拟一般照明、动力配线工程的施工

(4)模拟变配电所停送电前的检查与操作

(5)模拟车间变电所配电设备安装

(6)防雷及接地装置安装

7.安全及其他

(1)解救触电者操作(选做)

(2)正确使用电气安全用具

(3)电气试送电操作的安全规定事项

五、交流耐压测试仪

1.电压测试范围

2.漏电流测试范围

3.报警值预置范围

4.定时时间范围

5.变压器容量
