通用电工电子电拖实验装置,电工基础实验室建设项目

SB-DGDT通用电工电子电拖实验装置

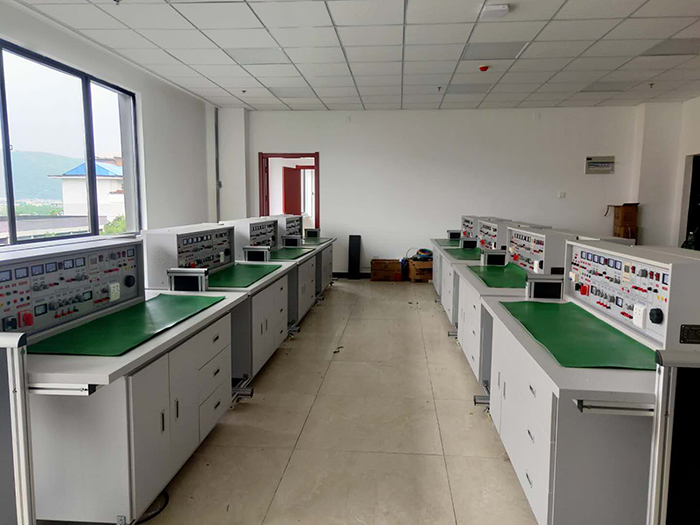

电工电子及电力拖动实训室设备承担生产过程自动化技术、电气自动化技术和计算机控制技术的实践教学任务,电工电子电拖实训室配有电工、电子、电力拖动技能实训与考核实训台,可以完成电工、电子及电力拖动课程的实训项目,同时可以为中级维修电工和高级维修电工职业技能考核提供进行实际操作训练及考核的平台,提高学生的实际操作技能。

二、技术指标及要求:

1.外型尺寸:实验桌: 1500mm×700mm×830mm±1%

    实验台: 1410mm×240mm×895mm±1%

2.▲实验台框架部分:整体框架全部采用铝合金框架结构含面板框架,其各个连接件部分也均采用铝合金材质制作,配备门拉手。底座立柱部分采用≥39*39mm(*)、壁厚≥1.8mm、中心连接圆孔壁厚≥3.5mm型材制作;面板框架铝合金型材部分,侧面采用≥39mm宽度,壁厚1.8mm型材制作,其面板框架正面铝盒金型材部分采用32*39带有圆弧弧度的型材,用于提高其产品美观度,另外其框架连接件部分必须的采用纯铝合金结构材质制作跟框架型材表面相匹配的连接件,不接受螺丝、橡胶或塑料结构。铝合金框架样品(投标时提供符合参数尺寸≥380*200*300mm小样框架一个)。

3.工作电源:交流三相四线380±5%   50HZ

4.输入功率:<1.5KVA

5.输出交流电源:三相四线380V、单相0--250V连续可调,电压电流表指示。

6.人身安全保护功能:电流型漏电保护、电压型漏电保护和防触电实验导线。

7.直流稳压电源:两组0--30V连续可调,自动继电器换档,电压表指示,自动过载保护、指示和自动恢复功能。

8.恒流源:0--200mA连续可调,数字表显示,开路保护。

9.函数信号发生器:

波形:正弦波、三角波、方波。

频率范围:5Hz550KHz分段连续可调。

正弦波失真度:10Hz-100KHz小于1%

输出幅度:正弦波大于0-14Vp-p

10.频率计:测量范围为1Hz8MHz,有六位LED数码管显示,闸门时基1S,灵敏度35mV。开关(内测/外测)转换。

11.直流数字电压表:微处理器制作;0.5级精度;自动切换量程;超量程保护;可存贮、查询数据;并具有通讯功能;测量范围:0300V

12.直流数字毫安表:微处理器制作;0.5级精度;自动切换量程;超量程保护;可存贮、查询数据;并具有通讯功能;测量范围:0500mA

13.交流数字电压表:最新专业MCU制作;精度0.5级,自动切换量程,超量程保护;可存贮、查询数据;并具有通讯功能。测量范围:0450V

14.交流数字电流表:最新专业MCU制作;精度0.5级,自动切换量程,超量程保护;可存贮、查询数据;并具有通讯功能。测量范围:05A

15.智能型功率、功率因数表:真有效值测量,浮点法显示,四位数显,精度1.0级,量程自动切换;存储测试数据,并有通讯功能。测量范围:02000瓦。电压0-450V,电流0-5A

16.实验导线:配备两种不同规格的实训连接线,强弱电均采用高可靠护套结构用枪插连接线(不存在任何触电的可能),里面采用无氧铜抽丝而成头发丝般细的多股线,达到超软目的,外包丁晴聚氯己烯绝缘层,具有柔软、耐压高,强度大、防硬化、韧性好等优点,插头采用实芯铜质件外套铍轻铜弹片,接触安全可靠;两种导线都只能配合相应内孔的插座,不能混插,大大提高了实训的安全及合理性。

17.实验挂箱:

实验挂箱面板正面印有原理图及符号,反面焊有相应元器件,需要测量及观察的部分装有锁紧式接插件,使用方便、直观、可靠,实验电路采用单元电路方式设计,每个单元电路以基本电路为主,再连接不同的元件为该电路参数或通过不同的单元电路组合,完成不同的实验要求。

电工实验挂箱一

设有RC串并联选频网络实验电路、戴维南定理/诺顿定理实验电路、RLC串联谐振实验电路、基尔霍夫/叠加定理实验电路、一阶二阶实验电路、双口网络、互易定理实验电路。挂箱面板正面印有原理图及符号,反面焊有相应元器件,使用方便、直观、可靠。

电工实验挂箱二

设有仪表量程扩展实验电路、电路状态轨迹的观测实验电路、最大功率传输条件测定实验电路、RCT选频网络实验电路、电压源与电流源的等效变换实验电路、RLC元件特性及交流电参数的测定实验电路。挂箱面板正面印有原理图及符号,反面焊有相应元器件,使用方便、直观、可靠。

电工实验挂箱三

设有灯组(915W彩灯)实验电路、电容组、单相电度表、日光灯实验电路。设有互感实验电路(大小互感线圈各一个)、铁芯变压器(36V/220V50W)一个。

元件箱

设有实验所需的电阻器、电容器、二极管等实验元器件若干和一个0-99999.9/2W的电阻箱。

模拟电路实验挂箱

设有电源实验电路、运放实验电路、直流信号源、低压交流电源、电阻电容三极管等实验元件;配备单管、多级、负反馈实验模块、分离、集成功率放大实验模块。

数字电路实验挂箱

设有8位逻辑电平开关、8位逻辑电平指示、四位十进制设码显示器、一个共阴数码管、两组拨码开关、单次脉冲、高可靠圆脚集成插座8P14P16P28P40P等若干以及实验所需的电阻器、电位器三极管等。

电力拖动实验挂箱一

配备交流接触器4只带通电指示,热继电器2只,三相开关1只,整流桥堆一只,保险丝座2只,变压器1只,指示灯3只。

电路拖动实验挂箱二

配备交流接触器2只带通电指示,时间继电器2只带通电指示,控制按钮4只。行程开关4只。

三、实验器材配置

18.实验桌:铝合金框架,两个抽屉,两个双门柜, 高绝缘、高强度、耐高温的高密度板桌面。

19.180瓦三相异步电动机一台:星形/三角形联接;铝合金外壳。

20.实验导线、实验指导书1套。

21.受控源实验电路

22.M500指针万用表

四、实验项目

23.电工实验项目

基本电工仪表的使用与测量误差的计算

减小仪表测量误差的方法

仪表(电压表、电流表)量程扩展实验

线性与非线性电路元件伏安特性的测绘

电位、电压的测定及电路电位图的绘制

基尔霍夫定律验证及其故障判断

叠加原理验证及其故障判断

电压源与电流源的等效变换

戴维南定理验证

诺顿定理验证

最大功率传输条件测定

二端口网络实验

互易定理实验

受控源的实验研究

典型电信号的观察与测量

RC一阶电路的响应测试

二阶动态电路响应的研究

RLC元件阻抗特性的测定

RC串、并联选频网络特性测试

RLC串联谐振电路的研究

RCT选频网络

电路状态轨迹的观测

RLC元件特性及交流电参数测定

用三表法测量交流电路等效参数

正弦稳态交流电路相量的研究

互感实验

单相铁心变压器特性的测试

三相交流电路电压、电流的测量

三相电路功率的测量

单相电度表的校验

功率因数及相序的测量

负阻抗变换器及其应用

回转器及其应用

24.模拟电路实验项目

常用电子仪器的使用

二极管的简单测试

晶体三极管输入输出特性实验

单级放大电路

两级放大电路

负反馈放大电路

射极跟随器

差动放大电路

场效应管放大器

RC正弦波振荡电路

LC振荡器及选频放大器

集成运放的基本参数测试

集成运放比例求和运算电路

集成运放的积分、微分电路

集成运放的电压比较器电路

波形发生器

有源滤波器

集成功率放大器

互补对称功率放大器

集成稳压器

串联稳压电路

晶闸管可控整流电路

25.数字电路实验项目

晶体管开关特性、限幅器与钳位器

TTL集成逻辑门的逻辑功能与参数测试

CMOS集成逻辑门的逻辑功能与参数测试

集成逻辑电路的连接和驱动

组合逻辑电路的设计与测试

译码器及其应用

数据选择器及其应用

触发器及其应用

计数器及其应用

移位寄存器及其应用

脉冲分配器及其应用

使用门电路产生脉冲信号--自激多谐振荡器

单稳态触发器与施密特触发器--脉冲延时与波形整形电路

555时基电路及其应用

电子秒表

电子密码锁

数字频率计

智力竞赛抢答装置

D/AA/D转换器

26.电力拖动实验项目

接触器点动控制线路

接触器自锁控制线路

点动控制又可自锁控制线路

接触器联锁正反转控制线路

按钮联锁正反转控制线路

按钮和接触器双重联锁正反转控制线路

启动顺序控制线路()

启动顺序控制线路()

停止顺序控制线路

两地控制线路

手动接触器控制串联电阻降压启动电路

时间继电器控制串联电阻降压启动电路

接触器控制Y-△降压启动控制电路

时间继电器控制Y-△降压启动控制电路

异步电动机能耗制动控制线路

C620车床的电气控制

27.配置清单:

序号

名称

单位

数量

备注

1

通用电工电子电拖实验装置操作平台

1

外形尺寸:1500mm×700mm×1725mm(±1%);

    料:铝木结构;符合国家相关环保要求;

输入电压:AC  380 V±10%  50 Hz  三相五线;

    量:<1.5 kVA

实 验 屏:用于挂置实验挂箱。

2

实验挂箱

1

DG01 电工实验挂箱一、DG02 电工实验挂箱二、DG03电工实验挂箱三、DG04 元件箱、MD01 模拟电路实验挂箱、SD01数字电路实验挂箱、DT 电力拖动实验挂箱一、DT02 电路拖动实验挂箱二

3

实训电机

1

三相异步电动机三相 AC 380      IN(A):0.33、连接组别:△/Y

4

实训用线

1



5

常用工具

1

数字万用表

8

实验说明书

1

指导学生实训
