齿轮传动测试分析实验装置,机械设计实训室设备

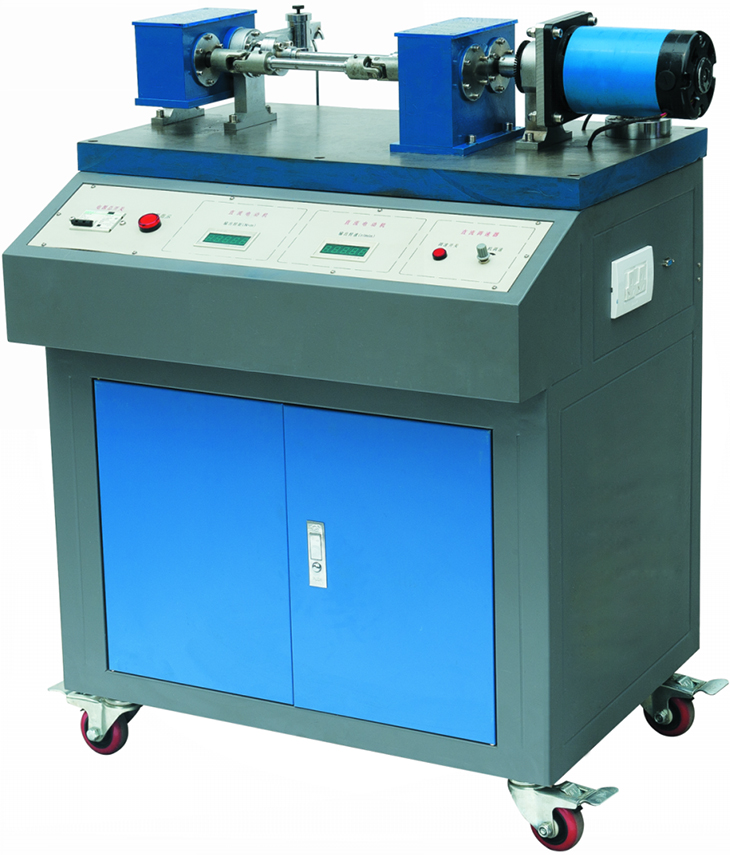

SBJD-CLT齿轮传动测试分析实验装置

齿轮传动效率测试分析实验台齿轮传动部件构成的减速器传动系统是机械设计的主要内容,因此对不同类型的齿轮减速器传动系统(包括联轴节)的动态了解将使学生对减速器的设计有更加深刻的认识,以提高学生的综合设计能力,同时煅练学生的动手能力。

齿轮传动测试分析实验装置采用悬挂式齿轮箱加载、封闭功率流式测量齿轮传动效率。可让学生了解封闭功率流式测量齿轮传动效率的基本原理和特点,掌握齿轮传动效率的测量方法。适合各大中专院校机械类专业《机械设计》课程的实验教学需要。

性能特点:

1、齿轮传动效率测试分析实验台采用模块化设计,是一个开放式的测试平台,整个系统分为独立的三个模块:动力输入模块(原动件)、测试模块(被测件)、加载模块,测试模块可变换,随机包含圆柱齿轮模块,蜗轮蜗杆模块,摆线针轮模块,还可根据需要自己设计添加,动力输入模块和加载模块安装位置可根据被测件进行灵活安装调整。

2、本实验台电测系统可以检测齿轮传动的输入输出转速,输入输出扭矩,不同载荷不同转速下的传动效率,系统测试软件可实时检测各参数并以动态曲线的形式显示,方便直观

主要技术参数:

直流调速电机(1台):600W,调速范围0-1500rpm

圆柱齿轮传动(1台):速比:6.260.16

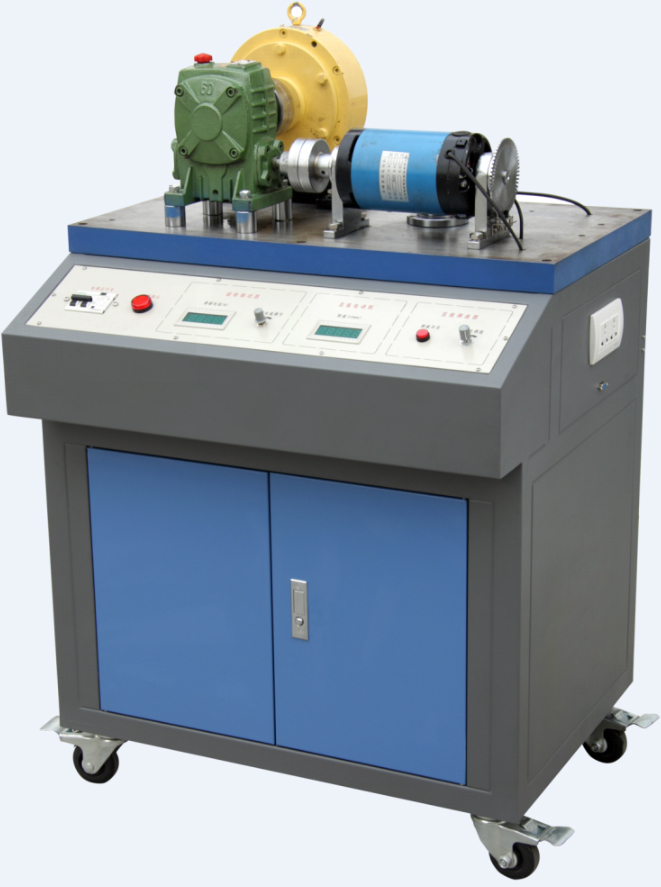

蜗轮副传动(1台):速比:110

摆线针轮传动(1台):速比:19

称重传感器(2个):5Kg,20Kg

旋转编码器(2个):1000脉冲

磁粉制动器(1台):最大制动扭矩25Nm

实验台外形尺寸:1000x600x750
