SBPLC-02FPLC可编程控制器实验装置(立式、挂箱积木式)

一、概述

PLC可编程控制器是以微处理机基础发展起来的新型工业控制装置。它以体积小、功能强、可靠性高以及应用安装方便的特点,很快在我国的工业控制中占据了主导地位,并且不断发展。根据这一发展形势,全国各大专院校、各类职业技术学校都将PLC教学纳入教学任务,作为电子、电气以及工业自动化类专业的一门必修棵。PLC可编程实验系统是根据这一教学要求开发的新一代PLC教学产品,产品采用挂箱式,便于实验项目扩展和用户第二次开发。自产品推出以来,得到了各大院校教学教师和专家的一致好评。全套装置设计合理、功能强大、操作简单方便,对学生理解和掌握可编程控制器的控制原理和操作方法。加快学习PLC的编程方法。都具有极大的帮助。是PLC教学中的理想工具。

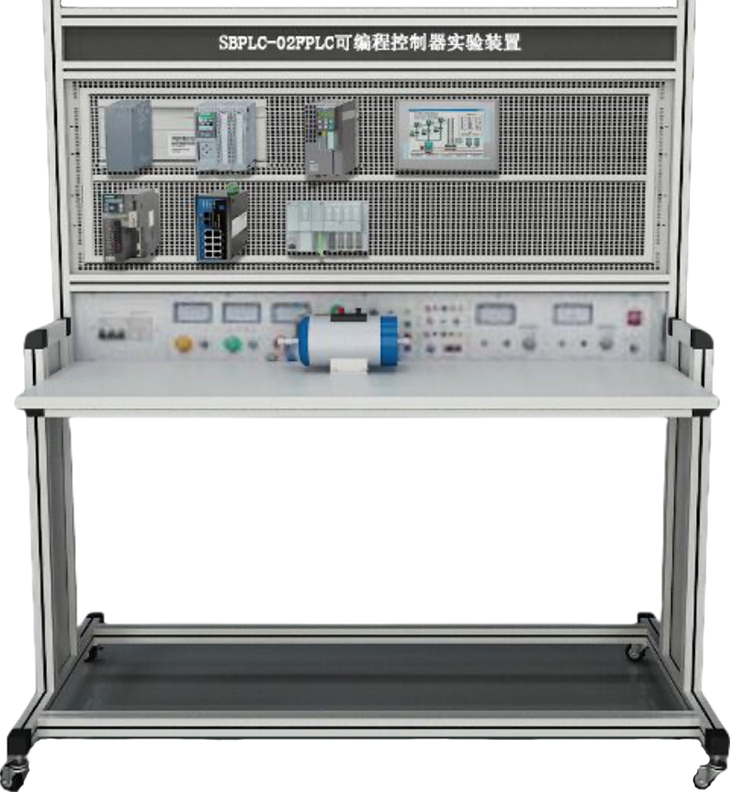

参考图

二、系统构成

1PLC可编程控制器实验台(演示屏与控制箱构成)

2PLC可编程控制器实验演示装置

3PLC可编程控制器操作桌

4、编程应用软件

5、仿真教学软件

6PLC及转接通讯电缆

7、电脑或手持编程器(用户自备或代购)

三、PLC可编程控制器实验台控制箱技术指标

1、电源

1.1电源输入:工作电压380V±5%(50Hz),输入时指示灯亮。

1.2电源输出:有保险丝和漏电保护开关二级保护功能。输出三相交流380V工作电压有三只高精度电压表指示 ,通过启停按钮控制三相交流电压输出。

A:直流电压+5V/3A输出,有高精度直流电压表指示电压输出,过流自动保护功能。

B: 直流电压24V/2A输出,有高精度直流电压表指示电压输出,过流自动保护功能。

C:低压直流稳压电源,电压+12V/-12V输出,电流2A

D: 0-30V直流稳压电源,内置式继电器自动换档,多圈电位器连续调压,输出电流2A,具有预设式限流保护功能。

E:恒流源,提供0-20mA恒流源。

F:单相市电输出,供用户自备仪器使用。

四、PLC可编程控制器主要结构配置

1.工业触摸屏:威伦通,型号:TK8071IP,屏幕≥7寸;

2.通讯线:带屏蔽, 满足所有相关设备在2平方米场地内连线长度要求;

3.CC-Link主站通信模块:三菱,型号:FX5U-CCL-MS,实现CC-Link通信;

4.三相变频电机:精研,型号:F370Y38L10H,三相,功率≥400W,用于传动;

5.从站CC-Link输入开关量模块:三菱,型号:AJ65SBTB1-8D,规格≥8点;

6.从站CC-Link输出开关量模块:三菱,型号:AJ65SBTB1-8T,规格≥8点;

7.变频器:三菱,型号:FR-E740-0.4K-CHT,功率≥400W,单相电源输入;

8.脉冲伺服及伺服电机:三菱,型号:MR-JE-20AHG-KN23W1-S100,驱动功率≥100W

9.主站PLC:三菱,型号:Fx5U-32MT/ES-A,输入≥16点,输出(晶体管型)≥16点,1个串行通信口,≥1AD≥1DA

五、实验桌:铝木结构,采用特制模具制作的优质铝合金做框架,铝合金表面经氧化处理,经久耐用,美观大方,符合现代审美观,桌面为防火、防水、耐磨高密度板,桌子下部配置储存柜及电脑主机柜。

六、实验项目

1.PLC的基础逻辑编程

2PLC的硬件接线

3PLC的远程I/O控制

4PLC与变频器的控制

5PLC与伺服电机的控制

6、变频器的参数设置

7、变频器的外部端子控制

8、变频器的模拟量控制

9、伺服电机的参数控制

10、伺服电机的外部端子控制

11、伺服电机的模拟量控制

12.触摸屏的基本逻辑指令编辑

13.触摸屏画面编辑

14.触摸屏通讯设置

15.触摸屏与PLC通讯

16.触摸屏、PLC、变频器通讯

17.触摸屏、PLC、伺服电机通讯

七、配置清单

名称

型号

数量

单位

备注

实验屏



1

铝合金

电源控制箱



1

钢质喷塑

实验桌



1

铝木结构

PLC主机

Fx5U-32MT/ES-A

1



AJ65SBTB1-8D

1



AJ65SBTB1-8T

1



FX5U-CCL-MS

1



伺服电机

MR-JE-20A+HG-KN23J-S100

1



变频器

FR-E740-0.4K-CHT

1



触摸屏

TK8071IP

1



学生凳



2

塑钢结构

三相电机

380V/180W

1



软件

三菱编程软件及演示程序

1



组态软件教育版

1



说明书

实验指导

1



专用导线

实验连接线50CM自锁线

30



15CM自锁线

10



系统排线

1



安全叠加连线

Ф4电机安全叠加连线

30



配套教学资源

网络版,具有软件著作权

1



九、配套教学资源

1.网络版三菱PLC与变频器仿真教学软件

一、产品技术要求

软件PLC产品依据中华人民共和国劳动和劳动安全行业标准(LD/T81.22006)《"维修电工"职业技能实训和鉴定设备技术规范》与教育部有关专业教学大纲而设计研制,包括可编程控制器和变频器在内的26个项目,每个项目又根据需要设有:实训目的、实训器件、器件布局、I/O分配、T型图、电路连接、通电运行等多种模块,基本涵盖了国家维修电工中级、高级和技师鉴定考核对于可编程控制器和变频器的应知应会全部要求。软件以技能为核心,项目为引领,任务为驱动,职场环境为背景,操作步骤为主线,以学生交互训练为主体,具有三维可视化、智能化、全交互的特点,集职业性、情境性、过程性、交互性和灵活性于一身,性价比极高。该软件不仅可以作为实训教学应用,其大量的原理动画演示也可以作为助教型软件素材应用于课堂教学环节。为电气自动化、机电一体化等电工电子专业的技能实训、鉴定信息化、现代化提供了丰富不可或缺的教学资源。

二、产品内容要求

一级模块

二级模块

三级模块

中级

PLC工作原理控制

实训目的:通过动画演示了解和掌握PLC的结构、STOPRUN模式运行;

PLC结构:使用鼠标点击各部位,学习其知识点;

实训电路:分别介绍run模式、stop模式、程序执行;

程序的执行过程

执行过程:读取信息分别将信号写入;

电动机的起停控制

实训目的:掌握两地控制电路的编程方法,根据要求设计PLC的外围电路、设计梯形图等,根据控制要求模拟真实的操作;

实训器材:将本单元使用的各类实训器件依次进行展示;

器件布局:根据操作提示将器件库中的器件放到配电柜中相应位置;

I/O分配:将鼠标移动I/O分配地址资源相应部分查看实物;

T型图:将符号库中的符号放到梯形图中相应位置处;

电路连接:按照原理图中给出的提示在实物图中接线,点击说明按钮,可以查看操作说明,再次点击关闭操作说明,点击答案按钮可以查看已完成的电路,再次点击关闭已完成的电路;

通电运行:依据操作提示进行实物虚拟仿真通电运行操作;

电动机的正反转控

实训目的:掌握PLC的基本逻辑指令、PLC编程的基本方法和技巧、掌握编程软件的基本操作、掌握电动机正反转的PLC外部接线及操作,根据控制要求模拟真实的操作;

实训器材:将本单元使用的各类实训器件依次进行展示;

器件布局:根据操作提示将器件库中的器件放到配电柜中相应位置;

I/O分配:将鼠标移动I/O分配地址资源相应部分查看实物;

T型图:将符号库中的符号放到梯形图中相应位置处;

电路连接:按照原理图中给出的提示在实物图中接线,点击说明按钮,可以查看操作说明,再次点击关闭操作说明,点击答案按钮可以查看已完成的电路,再次点击关闭已完成的电路;

通电运行:依据操作提示进行实物虚拟仿真通电运行操作;

电动机循环正反转控制

实训目的:掌握PLC的基本逻辑指令、PLC编程的基本方法和技巧、掌握编程软件的基本操作、掌握电动机正反转的PLC外部接线及操作,根据控制要求模拟真实的操作;

实训器材:将本单元使用的各类实训器件依次进行展示;

器件布局:根据操作提示将器件库中的器件放到配电柜中相应位置;

I/O分配:在“已利用的资源”框中单击“点击选择”按钮选择所有需要操作的项目;

T型图:将符号库中的符号放到梯形图中相应位置处;

电路连接:按照原理图中给出的提示在实物图中接线,点击说明按钮,可以查看操作说明,再次点击关闭操作说明,点击答案按钮可以查看已完成的电路,再次点击关闭已完成的电路;

通电运行:依据操作提示进行实物虚拟仿真通电运行操作;

三速电动机控制

实训目的:掌握手持编程器的基本操作、编程的基本方法和技巧、三速电动机的PLC外部接线,根据控制要求模拟真实的操作;

实训器材:将本单元使用的各类实训器件依次进行展示;

器件布局:根据操作提示将器件库中的器件放到配电柜中相应位置;

I/O分配:将鼠标移动I/O分配地址资源相应部分查看实物;

T型图:将符号库中的符号放到梯形图中相应位置处;

电路连接:按照原理图中给出的提示在实物图中接线,点击说明按钮,可以查看操作说明,再次点击关闭操作说明,点击答案按钮可以查看已完成的电路,再次点击关闭已完成的电路;

通电运行:依据操作提示进行实物虚拟仿真通电运行操作;

高级

/角起动控制

实训目的:掌握手持编程器的基本操作、编程的基本方法和技巧,掌握电动机Y/△启动的PLC外部接线,根据控制要求模拟真实的操作;

实训器材:将本单元使用的各类实训器件依次进行展示;

器件布局:根据操作提示将器件库中的器件放到配电柜中相应位置;

I/O分配:将鼠标移动I/O分配地址资源相应部分查看实物;

T型图:将符号库中的符号放到梯形图中相应位置处;

电路连接:按照原理图中给出的提示在实物图中接线,点击说明按钮,可以查看操作说明,再次点击关闭操作说明,点击答案按钮可以查看已完成的电路,再次点击关闭已完成的电路;

设计实现:在已利用资源中选择要操作的项目;通电运行:依据操作提示进行实物虚拟仿真通电运行操作;

电动机正反转能耗制动控制

实训目的:掌握手持编程器的基本操作、编程的基本方法和技巧、电动机正反转能耗制动的PLC外部接线,根据控制要求模拟真实的操作;

实训器材:将本单元使用的各类实训器件依次进行展示;

器件布局:根据操作提示将器件库中的器件放到配电柜中相应位置;

I/O分配:将鼠标移动I/O分配地址资源相应部分查看实物;

T型图:将符号库中的符号放到梯形图中相应位置处;

电路连接:按照原理图中给出的提示在实物图中接线,点击说明按钮,可以查看操作说明,再次点击关闭操作说明,点击答案按钮可以查看已完成的电路,再次点击关闭已完成的电路;

通电运行:依据操作提示进行实物虚拟仿真通电运行操作;

彩灯循环控制

实训目的:掌握手持编程器的基本操作、编程的基本方法和技巧、PLC外部接线,根据控制要求模拟真实的操作;

实训器材:将本单元使用的各类实训器件依次进行展示;

器件布局:根据操作提示将器件库中的器件放到配电柜中相应位置;

I/O分配:将鼠标移动I/O分配地址资源相应部分查看实物;

T型图:将符号库中的符号放到梯形图中相应位置处;

电路连接:按照原理图中给出的提示在实物图中接线,点击说明按钮,可以查看操作说明,再次点击关闭操作说明,点击答案按钮可以查看已完成的电路,再次点击关闭已完成的电路;

通电运行:依据操作提示进行实物虚拟仿真通电运行操作;

数码管的点亮控制

实训目的:掌握PLC的基本逻辑指令的应用、编程的基本方法和技巧、PLC外部接线及操作,根据控制要求模拟真实的操作;

实训器材:将本单元使用的各类实训器件依次进行展示;

器件布局:根据操作提示将器件库中的器件放到配电柜中相应位置;

I/O分配:将鼠标移动I/O分配地址资源相应部分查看实物;

T型图:将符号库中的符号放到梯形图中相应位置处;

电路连接:按照原理图中给出的提示在实物图中接线,点击说明按钮,可以查看操作说明,再次点击关闭操作说明,点击答案按钮可以查看已完成的电路,再次点击关闭已完成的电路;

通电运行:依据操作提示进行实物虚拟仿真通电运行操作;

大小球传送装置控制

实训目的:掌握PLC的编程和连线方法、掌握大、小球分类传送装置的设计方法、设计大、小球分类传送装置的控制程序,根据控制要求模拟真实的操作;

实训器材:将本单元使用的各类实训器件依次进行展示;

器件布局:根据操作提示将器件库中的器件放到配电柜中相应位置;

I/O分配:将鼠标移动I/O分配地址资源相应部分查看实物;

T型图:将符号库中的符号放到梯形图中相应位置处;

电路连接:按照原理图中给出的提示在实物图中接线,点击说明按钮,可以查看操作说明,再次点击关闭操作说明,点击答案按钮可以查看已完成的电路,再次点击关闭已完成的电路;

通电运行:依据操作提示进行实物虚拟仿真通电运行操作;

简易机械手的控制

实训目的:熟悉步进指令的特点、用转移指令来编写控制程序,根据控制要求模拟真实的操作;

实训器材:将本单元使用的各类实训器件依次进行展示;

器件布局:根据操作提示将器件库中的器件放到配电柜中相应位置;

I/O分配:将鼠标移动I/O分配地址资源相应部分查看实物;

T型图:将符号库中的符号放到梯形图中相应位置处;

电路连接:按照原理图中给出的提示在实物图中接线,点击说明按钮,可以查看操作说明,再次点击关闭操作说明,点击答案按钮可以查看已完成的电路,再次点击关闭已完成的电路;

通电运行:依据操作提示进行实物虚拟仿真通电运行操作;

技师

电镀生产线的控制

实训目的:熟悉电镀生产工艺的控制要求,设计I/O端口分配图、熟悉步进指令在设备控制中的编程方法、掌握步进顺控指令的应用,根据控制要求模拟真实的操作;

实训器件:将本单元使用的各类实训器件依次进行展示;

器件布局:根据操作提示将器件库中的器件放到配电柜中相应位置;

I/O分配:将鼠标移动I/O分配地址资源相应部分查看实物;

电路连接:按照原理图中给出的提示在实物图中接线,点击说明按钮,可以查看操作说明,再次点击关闭操作说明,点击答案按钮可以查看已完成的电路,再次点击关闭已完成的电路;

通电运行:依据操作提示进行实物虚拟仿真通电运行操作;

自动交通灯的控制

实训目的:熟悉顺控指令的用法式、掌握并行分支及并行汇合指令的写法、实现交通灯的控制,根据控制要求模拟真实的操作;

实训器件:将本单元使用的各类实训器件依次进行展示;

器件布局:根据操作提示将器件库中的器件放到配电柜中相应位置;

I/O分配:将鼠标移动I/O分配地址资源相应部分查看实物;

电路连接:按照原理图中给出的提示在实物图中接线,点击说明按钮,可以查看操作说明,再次点击关闭操作说明,点击答案按钮可以查看已完成的电路,再次点击关闭已完成的电路;

通电运行:依据操作提示进行实物虚拟仿真通电运行操作;

皮带运输线的控制

实训目的:熟悉皮带机控制要求,掌握分支程序的编程方法,并行分支程序指令的编程,根据控制要求模拟真实的操作;

实训器件:将本单元使用的各类实训器件依次进行展示;

器件布局:根据操作提示将器件库中的器件放到配电柜中相应位置;

I/O分配:将鼠标移动I/O分配地址资源相应部分查看实物;

电路连接:按照原理图中给出的提示在实物图中接线,点击说明按钮,可以查看操作说明,再次点击关闭操作说明,点击答案按钮可以查看已完成的电路,再次点击关闭已完成的电路;

通电运行:依据操作提示进行实物虚拟仿真通电运行操作;

工业洗衣机的控制

实训目的:掌握PLC与变频器综合控制的思路、步进顺控程序的编制方法、变频器程序运行参数的设置和外部端子的接线、能运用变频器的外部端子和参数实现变频器的程序,根据控制要求模拟真实的操作;

实训器件:将本单元使用的各类实训器件依次进行展示;

器件布局:根据操作提示将器件库中的器件放到配电柜中相应位置;

I/O分配:将鼠标移动I/O分配地址资源相应部分查看实物;

电路连接:按照原理图中给出的提示在实物图中接线,点击说明按钮,可以查看操作说明,再次点击关闭操作说明,点击答案按钮可以查看已完成的电路,再次点击关闭已完成的电路;

通电运行:依据操作提示进行实物虚拟仿真通电运行操作;

恒压供水系统的控制

实训目的:了解PLC与变频器综合控制的设计思路、掌握变频器7段调速的参数设置和外部端子的接线、能运用变频器的外部端子和参数实现变频器的多段速度控制、能运用变频器的多段调速解决工程实际问题,根据控制要求模拟真实的操作;

实训器件:将本单元使用的各类实训器件依次进行展示;

器件布局:根据操作提示将器件库中的器件放到配电柜中相应位置;

T型图:将符号库中的符号放到梯形图中相应位置处;

I/O分配:将鼠标移动I/O分配地址资源相应部分查看实物;

电路连接:按照原理图中给出的提示在实物图中接线,点击说明按钮,可以查看操作说明,再次点击关闭操作说明,点击答案按钮可以查看已完成的电路,再次点击关闭已完成的电路;

小推车控制

实训目的:掌握较复杂程序的编写、可扩展性程序编写的思路和方法等,根据控制要求模拟真实的操作;

实训器件:将本单元使用的各类实训器件依次进行展示;

器件布局:根据操作提示将器件库中的器件放到配电柜中相应位置;

I/O分配:将鼠标移动I/O分配地址资源相应部分查看实物;

T型图:将符号库中的符号放到梯形图中相应位置处;

电路连接:按照原理图中给出的提示在实物图中接线,点击说明按钮,可以查看操作说明,再次点击关闭操作说明,点击答案按钮可以查看已完成的电路,再次点击关闭已完成的电路;

通电运行:依据操作提示进行实物虚拟仿真通电运行操作;

停车场车位的控制

实训目的:熟悉和掌握PLC的编程和连线方法、变频器A540的编程和接线方法等,根据控制要求模拟真实的操作;

实训器件:将本单元使用的各类实训器件依次进行展示;

器件布局:根据操作提示将器件库中的器件放到配电柜中相应位置;

I/O分配:将鼠标移动I/O分配地址资源相应部分查看实物;

T型图:将符号库中的符号放到梯形图中相应位置处;

电路连接:按照原理图中给出的提示在实物图中接线,点击说明按钮,可以查看操作说明,再次点击关闭操作说明,点击答案按钮可以查看已完成的电路,再次点击关闭已完成的电路;

通电运行:依据操作提示进行实物虚拟仿真通电运行操作;

变频器的PU操作

初始化:按照操作步骤提示完成操作项目;

设定与运行:按照操作步骤提示完成PU操作项目;

简单参数接线:按照原理图中给出的先后顺序在实物图中连接导线;

多参数设定:按照操作步骤提示完成PU操作项目;

点动参数运行:按照操作步骤提示完成PU操作项目;

变频器的EXT操作

连续接线:按照原理图中给出的先后顺序在实物图中连接导线;

连续运行:按照操作步骤提示完成操作项目;

点动接线:按照原理图中给出的先后顺序在实物图中连接导线;

点动运行:按照操作步骤提示完成操作项目;

变频器的组合操作

组合1接线:按照原理图中给出的先后顺序在实物图中连接导线;

组合1操作:按照操作步骤提示完成操作项目;

组合2接线:按照原理图中给出的先后顺序在实物图中连接导线;

组合2操作:按照操作步骤提示完成操作项目;

多段接线:按照原理图中给出的先后顺序在实物图中连接导线;

多段运行:按照操作步骤提示完成操作项目;

综合

手持编程器的操作

工作方式选择:变频器介绍,在联机编程方式下,按OTHER键,用↑、↓键移动光标,查看各种工作模式;

程序清零:依据操作提示,按操作步骤使用鼠标完成操作;在界面上依据操作步骤完成操作;

程序写入:按照程序依次在界面进行操作;

程序读出:按照程序依次在界面进行操作;

程序修改:按照程序依次在界面进行操作;

程序插入:按照程序依次在界面进行操作;

程序删除:按照程序依次在界面进行操作;

X62W万能铣车

实训目的:熟悉并掌握X62W万用铣床电气控制线路工作原理、模块电器分部及功能特点,掌握PLC基本原理和指令运用,会电脑操作和三菱PLC软件的应用、会X62W万用铣床PLC改造的编程、调试、试运行等;

机床简介:介绍铣床的各部件;

工作原理:电路组成及电源引入、主轴及冷却泵控制、工作台进给控制、快速进给控制等;

电气位置:鼠标指到原理图中器件符号时,界面下方将显示器件实图片及器件位置;

I/O分配:鼠标指到原理图中器件符号时,界面下方将显示器件实图片及器件位置;

PLC接线图:原理图展示;

电气连接:根据原理图在实物中进行接线,鼠标移动线头上的线管或连接的导线时,可以看清相应线号。在实物中将某个线号的所有连接线结完,原理图中对应线号的接线会变红;

Z3050摇臂钻床

实训目的:熟悉Z3050摇臂钻床电气控制线路工作原理、模块电器分部及功能特点,掌握PLC基本原理和指令运用,会电脑操作和三菱PLC软件的应用、会Z3050摇臂钻床PLC改造的编程、调试、试运行等;

机床简介:介绍铣床的各部件;

工作原理:电路组成及电源引入、摇臂升降控制、主轴控制、主轴箱和立柱控制等;

电气位置:鼠标指到原理图中器件符号时,界面下方将显示器件实图片及器件位置;

I/O分配:鼠标指到原理图中器件符号时,界面下方将显示器件实图片及器件位置;

电气连接:根据原理图在实物中进行接线,鼠标移动线头上的线管或连接的导线时,可以看清相应线号。在实物中将某个线号的所有连接线结完,原理图中对应线号的接线会变红;

通电运行:依据操作提示进行虚拟仿真实物模拟操作运行;

CA6140型车床

实训目的:熟悉CA6140车床电气控制线路工作原理、模块电器分部及功能特点,掌握PLC基本原理和指令运用,会电脑操作和三菱PLC软件的应用、会CA6140车床PLC改造的编程、调试、试运行等;

机床简介:介绍铣床的各部件;

工作原理:电路组成及电源引入、主轴电动机控制、冷却泵控制、刀架快速移动控制、电气安全保护等;

电气位置:鼠标指到原理图中器件符号时,界面下方将显示器件实图片及器件位置;

控制要求:利用可编程控制器PLC对机床控制电路进行改造,尽可能的保留原来开关的动断触点的状态,减少电路连接时的接线数目,提高工作效率;

I/O分配:输入信号、输出信号;

PLC接线图:原理图展示;

T型图:将符号库中的符号放到梯形图中相应位置处;

电气连接:根据原理图在实物中进行接线,鼠标移动线头上的线管或连接的导线时,可以看清相应线号。在实物中将某个线号的所有连接线结完,原理图中对应线号的接线会变红;

通电运行:依据操作提示进行虚拟仿真实物模拟操作运行;

2.网络版西门子PLC仿真实训软件(具有软件著作权)

一级模块

二级模块

三级模块

基本指令

1.电动机启停控制

实训目的、实训器件、器件布局、I/O分配、T型图、电路连接、通电运行

2.电动机正反转控制

实训目的、实训器件、器件布局、I/O分配、T型图、电路连接、通电运行

3.电动机循环正反转

实训目的、实训器件、器件布局、I/O分配、T型图、电路连接、通电运行

4.可逆运行反接制动

控制要求、I/O分配、T型图、指令表、电路连接、通电运行

5.三速电机控制

实训目的、实训器件、器件布局、I/O分配、T型图、电路连接、通电运行

6.星角降压启动控制

实训目的、实训器件、器件布局、I/O分配、T型图、电路连接、通电运行

7.数码管点亮控制

实训目的、实训器件、器件布局、I/O分配、T型图、电路连接、通电运行

8.交通灯控制

控制要求、I/O分配、T型图、指令表、电路连接、通电运行

9.恒压供水系统控制

实训目的、实训器件、器件布局、I/O分配、T型图、电路连接

应用指令

1.循环彩灯控制

实训目的、实训器件、器件布局、I/O分配、T型图、电路连接、通电运行

2.停车场车位控制

实训目的、实训器件、器件布局、I/O分配、T型图、电路连接、通电运行

3.小推车控制

实训目的、实训器件、器件布局、I/O分配、T型图、电路连接、通电运行

4.简易三层电梯控制

实训目的、控制要求、I/O分配、T型图、指令表、电路连接、通电运行

顺序控制指令

1.大小球传送装置控制

实训目的、实训器件、器件布局、I/O分配、T型图、电路连接、通电运行

2.简易机械手控制

实训目的、实训器件、器件布局、I/O分配、T型图、电路连接、通电运行

3.音乐喷泉控制

实训目的、实训器件、器件布局、I/O分配、T型图、电路连接、通电运行

4.运料小车控制

控制要求、I/O分配、T型图、指令表、电路连接、通电运行

5.电镀生产线控制

实训目的、实训器件、器件布局、I/O分配、T型图、电路连接、通电运行

6.皮带运输线控制

实训目的、实训器件、器件布局、I/O分配、T型图、电路连接、通电运行

7.工业洗衣机控制

实训目的、实训器件、器件布局、I/O分配、T型图、电路连接、通电运行

8.双面铣床控制

实训目的、控制要求、I/O分配、T型图、指令表、电路连接、通电运行

西门子PLC仿真实训软件包括基本指令、应用指令、顺序控制指令

一、基本指令:电动机启停控制、电动机正反转控制、电动机循环正反转、可逆运行反接制动、三速电机控制、星角降压启动控制、数码管点亮控制、交通灯控制、恒压供水系统控制九项。

1、电动机启停控制包括:实训要求、实训器件、器件布局、I/O分配、T型图、电路连接、通电运行等七项

1)实训要求:文字、图片的形式展示。将主要掌握的知识点予以概括,了解本模块主要的学习内容包括两地控制电路的编程方法,学会实际控制设计PLC的外围电路,学会分局实际控制要求设计简单的梯形图等。

2)实训器件:列出电动机启停控制单元所用到的全部器件,包括三相异步电动机、PLC、交流接触器、三相断路器、熔断器、热继电器、启动按钮、停止按钮。

3)器件布局:将器件库中的仿真器件放到仿真配电柜中的相应位置,用于训练学生对器件及电路的了解。电路上要有相应的符号,器件拖拽错误器件会拖拽不上去并会有相应的声音显示。

4I/O分配:软件中有I/O分配地址和电路图,将鼠标点到分配地址资源后会有相应的事物图片展示,用来让学生更好的了解器件模型与电路图。

5T型图:给出缺失符号的T型图和相应的符号,学生根据所学知识用鼠标将符号拖拽到T型图上,如果正确则符号保留在T型图上,错误则消失。

6)电路连接:原理图中闪烁的线条即为当前应连接的电路,用鼠标点击连接此线的两触点中的一个触点,然后拖动鼠标,找到另一个触点并点击,若正确将出现连接线,不正确此线消失,只有当该连线连接正确后,才能进行下一条线的接线操作。如果接线中出现困难可点击"答案"按钮,点击后将出现已完成的接线图,可参考该图完成你所进行的操作,再次点击"答案"按钮,答案将消失。

可以自由接线,参照电路图可以进行自由接线,如果不会可以点击提示,鼠标点击任何一个接线热点另外的一端热点会闪烁显示。

7)通电运行:以仿真实训方式实现。通电后,可按照操作步骤按下相应开关,即可直观地观察到电路的运行情况,同时配合模拟真实场景的声效,达到仿真的效果。

以上模块内容所展现形式必须与本项目说明一样,星号部分必须满足所给出的模块内容一致或优于此要求,现场必须演示星号部分内容。

3.网络版物料分拣PLC综合仿真实训软件

一、产品概述

本产品依据中华人民共和国劳动和劳动安全行业标准(LD/T81.1-2006)《职业技能实训和鉴定设备通用技术规范》,城乡建设部、教育部相关专业教学大纲,为缓解我机械加工类专业传统实验实训教学环节的不足、提高学生的职业技能水平为目的而研制。内容包括项目分析、PLC 控制(PLC 主机、输出模块、输入模块)、硬件安装(机械手臂、气动设备提升部件、物料导槽、皮带、三相转速电机等 19 个步骤)、电气接线、软件编程、调试运行六大模块。软件以技能为核心,项目为引领,任务为驱动,职场环境为背景,操作步骤为主线,以学生交互训练为主体,具有三维可视化、智能化、全交互的特点,集职业性、情境性、过程性、交互性和灵活性于一身,性价比极高。该软件不仅可以作为实训教学应用,其大量的原理动画演示也可以作为助教型软件素材应用于课堂教学环节。为电气自动化、机电一体化等电工电子专业的技能实训、鉴定信息化、现代化提供了丰富不可或缺的教学资源。

二、实训项目

实训单元

实训名称

内容

项目分析

项目分析概述

本项目位于自动化生产线末端,系统采用PLC控制,执行机构由气动电磁阀—气缸产生的气压驱动,实现了整个系统的自动运行,并完成物料分拣。

演示过程

以动画形式展示整体运行过程。

控制任务

初始位置、工作循环、设备停止、设备保护;

PLC控制

PLC主机

基本结构、硬件组成、工作方式

输出模块

变频器简介、变频器基本操作、变频器操作模式、直流电动机、交流电机、电磁阀;

输入模块

按钮开关、光电传感器、磁性传感器、电感传感器、电容接近开关;

硬件安装

硬件安装

从元器件库中取出器件按照正确的先后顺序安装。

硬件接线

传感器

参考原理图与端子图完成对应的插头连接。

电磁阀

参考原理图与端子图完成对应的插头连接。

其他设备

参考原理图完成对应的插头连接。

气路连接

参考气路图与气阀图以及操作步骤完成气路连接。

软件编程

经验设计

设计方法、控制要求、IO分配;

顺序控制

设计方法、控制要求、IO分配;

程序识读

将界面左侧操作步骤按照正确的顺序拖至星号提示位置。

调试运行

经验设计

以视频形式直观形象的展示文件打开与保存。

现场调试

推上空气开关,将万用表调至交流500V挡,测量对应之间的电压,再用万用表调至直流50V挡,测量电源模块24V电压。

三、适用范围

机电一体化技术、电气自动化技术、电力系统自动化技术、电气技术应用、机械工程与自动化、机械设计制造及其自动化、自动化生产设备应用、机电设备安装与维修等专业学生的实训教学,也可作为维修电工、可编程控制器程序设计师、电梯安装与维修工等职业培训与仿真技能鉴定。是电工电子实训中心、机电一体化技术、电气自动化技术、电力系统自动化技术等专业仿真实训室的主体虚拟仿真实训软件之一。

021-61482202 021-61482206
