机电一体化综合系统实训装置,机电一体化技术实训设备

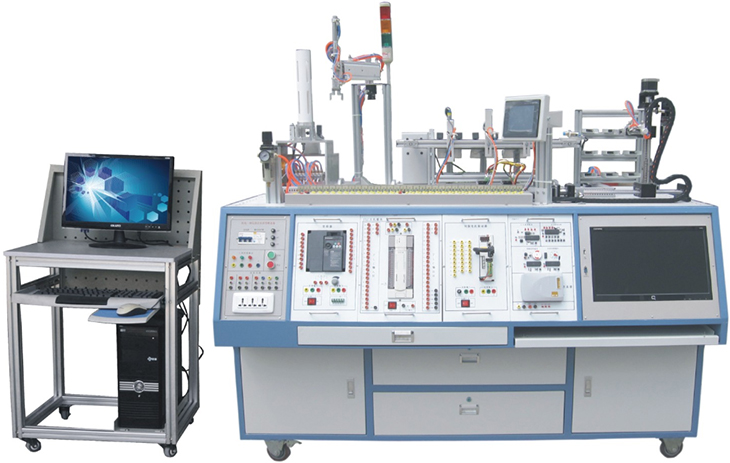

SBJDY-801机电一体化综合系统实训装置

机电一体化综合实训设备”是机电专业的综合性实习训练,放在专业基础课程学完之后,学生了解了机电系统的基本组成、基本功能、控制技术和控制方法,主要完成生产流水线控制部分的设计和仿真实验。
机电一体化综合训练是一个阶段性的综合训练环节,大学三年级下学期开设。通过综合训练,首先让学生了解一般工业生产线的组成和控制方法,建立工业生产线过程控制的概念;其次通过学生综合运用所学机电专业相关理论知识,根据生产线上的机械结构及控制部分的工作原理,自己动手设计生产流水线各个机械部件的动作控制流程,最后在工业生产流水线上进行仿真实验,锻炼学生的理论联系实际能力及综合应用知识的能力。
任务:包括生产流水线机械动作原理及PLC应用训练、设计PLC程序实现生产流水线的过程控制、在生产流水线上运行程序并进行工作流程仿真实验。
机电一体化综合系统实训装置,机电一体化技术实训设备,机电专业实训室设备,当今,机电技术迅猛发展,机电产品广泛应用到各个领域,促进了工业生产技术水平的提高。企业迫切需要大量的机电复合型,并具有综合职业能力的高等应用型人才。机电技术应用是综合技术,其精髓是机电功能的有机结合,而不是简单的机、电相加,为了适应职业劳动岗位日趋复合化、智能化的要求,培养的主要是机电技术的复合型人才。机电专业实训设备与就业,采用工学结合一体化教学模式,教学效果显著。高考班学生通过不断努力的学习可以考入理想的大学。就业通过对专业理论知识的学习还有专业实际操作的练习,掌握专业的相关技术技能,毕业后可从事机电设备的维修与维护、机电产品的组装与调试、机电产品生产的质量检验与质量管理、室内外照明系统安装与检修等工作。机电专业实训室设备主要培养掌握机电设备生产、安装、调试、维修和管理等方面的专业知识及操作技能,从事机电设备维修和管理工作的高级技术应用性专门人才,为适应特色经济产业主要电工电子及焊接两大专业方向。焊接与维修电工技能鉴定站,上海硕博多年来为我国职业技能教育发展,职业技能鉴定工作做出突出贡献。电工电子:电工实训实验室设备,电气安装与维修实训考核装置,光机电一体化实训考核装备,维修电工考核实训装置,PLC可编程控制器实训装置,电子工艺实训台,高精度示波器、信号发生器等多种先进实训设备。可满足在校学生实训教学需要。电工电子实训基地:电工实训实验室设备,维修电工实训室设备,PLC实训室设备,电子装配实训室设备,机电一体化实训室设备

一、产品概述:

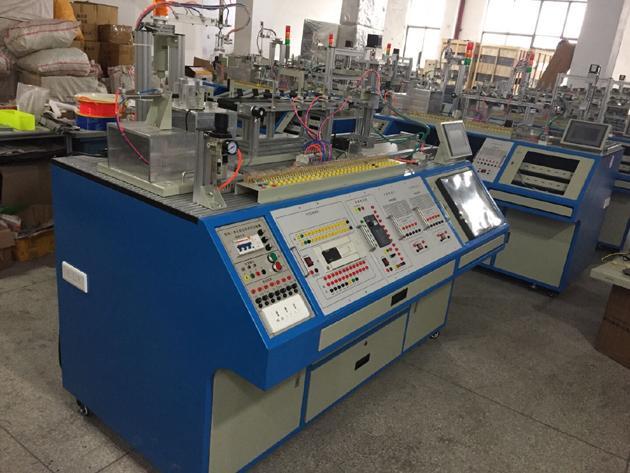

机电一体化综合系统实训装置由上海硕博科教设备有限公司生产定制,SBJDY-801机电一体化综合系统实训装置,机电一体化综合系统实训设备该套实训考核设备根据任务引领式行为导向教学法,以重点培养学生的动手实操能力,团队协作能力,创新能力等。是面向职业教育的新一代综合机电一体化实训考核设备。该设备由铝合金安装实训平台,生产供料单元,运输单元及仓库单元等部分组成,学生可根据学习需求按照实训项目要求选择需要的部件和安装位置,可在铝合金安装平台上组成各种不同的产品生产过程的生产设备。
多种控制方式融为一体,同一种负载模型可以通过多种驱动方式进行控制,真正实现培养学员的创新思路和技能。本产品以模块化开放式结构为主要特点,集成了机电一体化技术、自动化技术、传感器技术、通讯及监控技术、电子技术、电工技术和机械装调技术,全面锻炼学生的动手实操能力团队协作能力以及思维创新能力。

二、技术参数:

1、工作电源:三相五线  380V±5  50Hz

2、安全保护:漏电保护(动作电流≤30mA),过流保护,熔断器保护

3、接线方式:半集中/开发双型接线

4、额定功率:0.8 Kw

5、环境温度:-10℃ 40 ℃

6、相对湿度:≤90%(25 ℃)

7、外形尺寸:1600×925×1050mm

8、变 频 器:三菱FR-D720 0.4KW

9P  L  C:三菱FX3U-48MT

10、步进电机:24VDC 9级细分 2A

11PLC扩展模块: FX0N-3A

12、触 摸 屏:昆仑通态TPC7062 7寸触摸屏

13、电机控制单元:220/380V  双向控制 150减速箱

14、气动元器件:原装SMC或亚德客

15、带相关实验程序例程光盘,设备使用说明书等

三、产品结构:

1、实验桌:采用优质钢板做骨架,经过机械加工成型,外表面喷涂彩色环氧聚塑,整机既坚固耐用,又美观大方。可以内嵌入计算机系统,并配备可隐藏式书桌,既能做实操平台又能做编程工位还能进行理论教学。桌下前柜内存放执行模型电脑机箱等,后柜可用于存储实训模块,抽屉内具有工具箱模具,便于存放工具、万用表、导线、实验指导书等,方便实训室管理。

2、桌面部分:采用20mm铝型材拼接式设计,铝型材表面平均分布T型槽,学员可以利用T型槽轻松布局和安装执行机构零件,方便实训操作。

3、实训模块:外壳采用优质钢板加工而成,表面进行静电喷塑处理。面板采用优质铝塑板板加工面板图文字符采用现代喷描技术处理,使面板标识清晰且经久耐用。设置的电路美观整齐、科学规范。统一的尺寸规格,使得所有挂箱均可随意更换,操作方便。

实训模块具有两种接线模式,可以开放单独对实训单元的IO进行连接,也可以统一分配地址,减少接线所耽误的时间。

4、实训单元: 共包括上料站、搬运站、分拣站、仓储站和人机界面单元,采用优质铝材或异型材做框架,原装SMC或欧姆龙元器件做电控检测部分,每个站与站之间可自由组合搭配,形成不同的控制模式,方便教师设置课题。如(按物料流动顺序):课题一、上料单元搬运单元分拣单元仓储单元,课题二、仓储单元搬运单元分拣单元,课题三、上料单元仓储单元搬运单元等等,可以任意组合,灵活多变。每个实训单元都配有特制的底座,底座上集成执行单元机构、电磁气动阀、传感器保护电路等装置,实训方便接线简便可靠。

四、设备优点:

设备采用了全钢制结构,计算机嵌入式设计,既符合编程又方便机械装调,突出了实训设备一体化的特点,增强了实训室的整体效果,便于日常管理;

集成了多种控制方式,实训机构可以通过PLC控制、单片机控制和电子线路控制,真正做到任务引领的方式将多专业知识有机融于一体;

模块化设计,兼容多种型号的PLC、变频器等工控装置,实现因地制宜的多元化教学,可针对不同的教材与教学大纲开展实训项目;

不拘一格的运动实训单元设计,运动实训单元包括上料单元、搬运单元、分拣单元和仓储单元,几个单元之间位置可以互换,不拘于一种组合方式,物料流动形式具有多向性,全方位激发学员的创新思维;

多种驱动方式,本套设备集成了多种类型的电机,三相异步电动机、步进电机,训练与考核学员综合运用能力。

五、产品配置与要求:

N0

配置名称

型号规格(长×宽×高)

单位

数量

备注

1

实训台

计算机内嵌式设计

1

配备可隐藏式书桌装置,集成计算机系统、工具箱、模块存储柜

2

上料实训单元

SMC

1

通过气动组件、传感器组成的自动上料执行控制单元。

3

搬运实训单元

SMC

1

通过气动组件组成的搬运物料执行控制单元

4

分拣实训单元

SMC

1

通过皮带、光纤颜色传感器、材质传感器、气动组件、电动机组成的物料分拣控制单元

5

仓储实训单元

SMC、三菱

1

通过丝杆装置、步进系统、气动组件组成的仓储执行控制单元

6

人机界面实训单元

昆仑通态TPC7062  256

1

集成化GOT控制单元,可实现人机对话

7

警示器实训单元

24VDC

1

红色、绿色指示灯,指示系统工作状态

8

PLC实训模块

FX2n-48MT+FX0N-3A

1

配套3A模块,可实现模拟量输入输实验与晶体管输出的实验,增加实训项目

9

变频器实训模块

三菱 D720S 0.4KW

1

驱动三相电机

10

步进电机实训模块

多细分度可调 2A输出

1

包含两套步进电机驱动模块

11

电机实训模块

三相减速电机

1



12

实操工具包

扳手、螺丝刀、特种工具

1



13

各类实验导线



1



14

学生凳



3



15

3D仿真软件

电脑屏幕上构建3D虚拟环境,全面展现各种复杂的整体工艺流程。利用采集卡采集PLC 的输入输出信号,通过计算机USB实现PLC 与计算机的通讯,从而控制软件中的3D模型的动作,使得虚拟仿真技术实时展现PLC 的运行状态。分别是机械手控制、自动门仿真,升降机仿真、分拣仿真、电机正反转仿真、交通灯仿真、天塔仿真、水塔仿真、装配流水线仿真、电梯仿真等等。

1



六、可进行的实验项目:

送料单元

1、气动组件的应用与装调

2、霍尔磁性开关的装调

3、对射型传感器的应用

4、汇流板式电磁阀的控制应用

5、反射型传感器定位应用

搬运单元

1、气动组件的应用与装调

2、霍尔磁性开关的装调

3、三轴运动机械手控制

4、机械手单周期运动控制

5、机械手连续运动控制

6、机械手步进运动控制

7、机械手手动/自动控制

分拣单元

1、气动组件的应用与装调

2、变频器基本参数设置实训

3、变频器PU操作实训

4、变频器外部控制实训

5、变频器点动调试实训

6、变频器无极调速实训

7、变频器多段速度控制实训

8、变频器自定义端子实训

9、反射性传感器的应用

10、高精度光纤颜色传感器的应用

11、材质传感器的应用

12、霍尔传感器的应用

13、三相异步电机控制传送带运行实训

14、分类记录管理

仓储单元

1.气动组件的应用与装调

2.丝杆传动系统装调与应用

3.出入仓管理程序的应用

4.货仓分配管理应用

5.仓库统计与分类管理

6.脉冲定位控制应用

7.步进系统控制与应用

8.仓位开关控制与应用

人机界面单元

1、窗口切换

2、界面制作

3、数据输入

4PLC寄存器连接

5、流动文字

6、界面总控实训

7、手动自动控制

8、数据汇总及管理实训

9、数据查询及更改实训
