[产品型号]:SBKLY-25 [产品名称]:楼宇照明监控系统实验实训装置 [价       格]: [在线客服]:

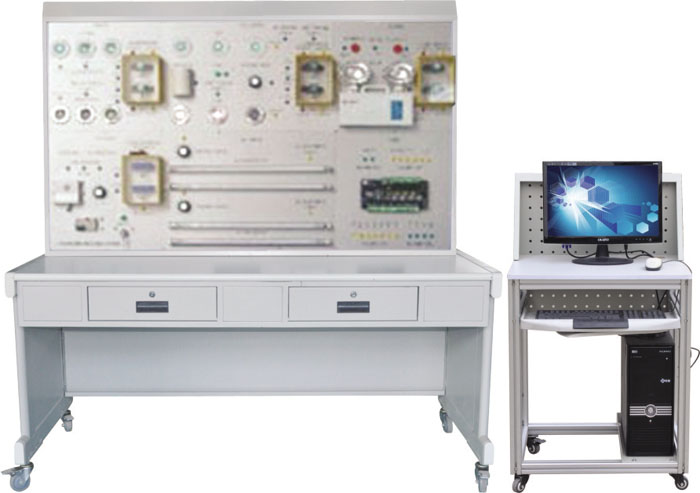

 SBKLY-25楼宇照明监控系统实验实训装置

一、系统实训功能:

能进行各种灯光照明系统操作演示、直接数字控制器(DDC)的操作与编程、时钟控制的编程与操作、照度自动调节控、动静探测控制制、区域场景控制、手动遥控器控制,系统软件的组态、配置与控制,线路的设计与连接、故障的设置、判断及排除等实验和实训,并可与楼宇自控系列中的其它设备联网进行各种综合实训。





二、系统技术指标:

工作电压:单相三线220V±5%  50Hz

整机容量:<300W

外型尺寸:150×70×180cm3

安全保护:具有漏电自动保护装置

故障设置:具有故障设置系统

三、系统组成:

 1、照明系统模拟板:

公共区域照明控制模拟板、办公室照度自动调节控制模拟板、景观照明控制模拟板、情景照明控制模拟板和应急照明控制模拟板,要求能完全模拟真实照明监控系统的工作过程、所有的灯光要求能在DDC的控制下按一定的逻辑规律亮灭、所有的照度自动调器和动静探测器也要求在DDC的控制下自动调节、并具用手动遥控器控制功能。配电箱含继电器系统配置四套、动静探测器配置一个、手动遥控器配置套、日光灯自动调光系统配置二套、亮度传感器配置一套。

2HW500DDC控制器:  要求配置: DO6个点、DI7个点、AI4个点、AO2个点。

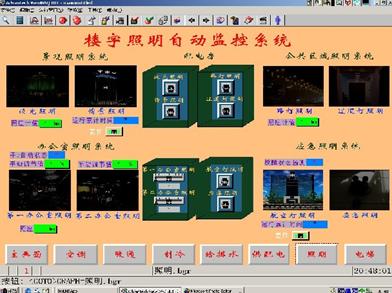

3P4客户端电脑:  内配置支持DDC的客户端组态软件一套、客户端软件一套。客户端电脑要求能同服务器联网。

4ZD-VB亮度自动调节器:  采用工程实际主流应用的亮度自动调节器,布局要求能让学生反复拆装而不易损坏,并能与相关器件联成真实线路进行全真动作。

5FL-476动静探测器:  采用工程实际主流应用的动静探测器,布局要求能让学生反复拆装而不易损坏,并能与相关器件联成真实线路进行全真动作。

6BD-6手动遥控器:  采用工程实际主流应用的手动遥控器,布局要求能让学生反复拆装而不易损坏,并能与相关器件联成真实线路进行全真动作。

四、实训项目

实训项目一:公共区域照明控制与操作实训

实训项目二:办公室照度自动调节控制与操作实训

实训项目三:景观照明控制与操作实训

实训项目四:情景照明控制与操作实训

实训项目五:应急照明控制与操作实训

实训项目六:手动遥控器控制与操作实训

实训项目七:线路故障的判断与处理

实训项目八:设备故障的判断与处理

实训项目九:设计并安装一个简易应用系统

实训项目十:组态软件设计实训项目
